尺寸鏈入門篇-正計算
發布時間：2021-07-06
正計算即公差校核計算，是已知各組成環的基本尺寸及公差，求解封閉環。
正計算主要用于驗證設計的各零件尺寸及公差能否滿足產品裝配及質量性能要求。目前較多的傳統企業一般是通過試裝配來驗證干涉情況、間隙量、搭接量及偏心值等質量要求。但這種方式涉及到裝配工藝、裝配環境、裝配技術、工程材料和尺寸設計等問題，在反復的修銼和試裝過程中不僅消耗大量的人力、物力和時間成本而且無法從根本上準確判斷和解決尺寸公差設計上的缺陷。
所以在產品研制的精度設計階段很有必要通過尺寸鏈的正計算對產品質量性能要求進行定量的計算驗證，預測未來產品的質量情況，提前發現問題并解決問題，幫助企業節約研制成本，提高產品設計質量，縮短研制周期。

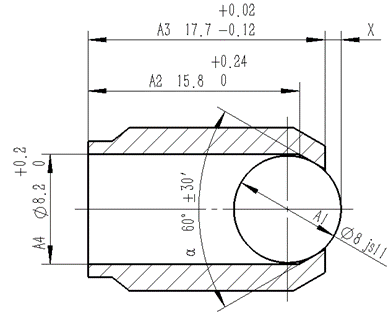

如下圖示為某閥體部件，滾珠在彈簧力作用下（圖中未畫出彈簧）緊靠套筒內錐面，要求滾珠凸出套筒右端面的距離X的數值范圍在1.25～1.65mm之間，通過正計算驗證當前圖中設計的各零件尺寸公差能否滿足產品技術要求。
.png)

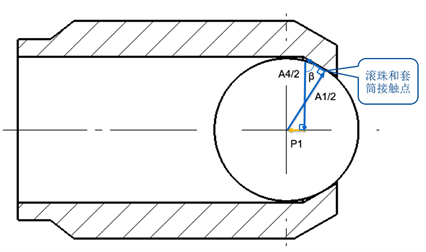

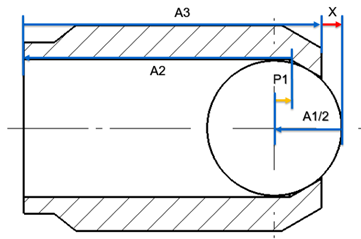

分析：如下圖我們根據裝配關系及相關尺寸繪制尺寸鏈圖。
.png)

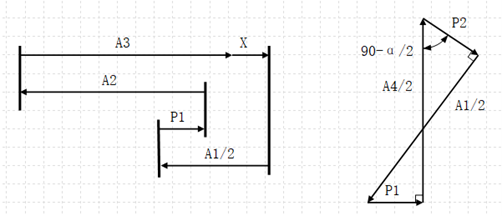

在DCC軟件中繪制尺寸鏈圖（軟件自動計算各個尺寸的傳遞系數和貢獻率，自動判斷各個尺寸的增減性）：
.png)
通過極值法、概率法和仿真法進行正計算：
極值法
.png)
概率法
.png)

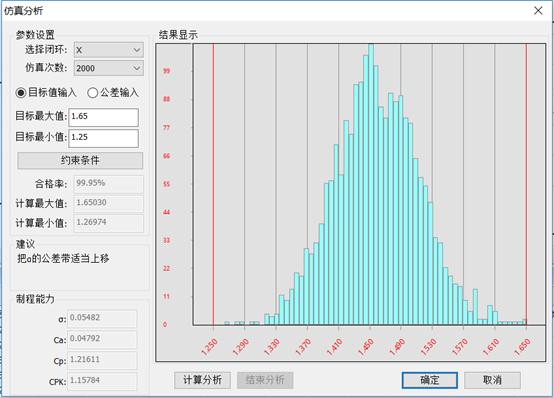

仿真法
.png)
綜上可知，三種計算方法通過正計算得到Ｘ的范圍為：極值法為1.15～1.77mm，概率法為1.29～1.62mm（正太3西格瑪）、仿真法為1.27～1.65mm，可知極值法結果稍有超差，概率法和仿真法結果滿足產品的技術要求，因此，在實際生產中可能出現超差，但出現的概率極低。
