說說公差領域那些關系
發布時間：2021-09-29
導語：
在生活中每個人都是獨立的個體，但個體之間因?yàn)榇嬖陉P(guān)系，生活才有溫度。在公差領域，尺寸公差和幾何公差也有著相互的關系，因?yàn)檫@些關系，產品零件的配合顯得更默契。

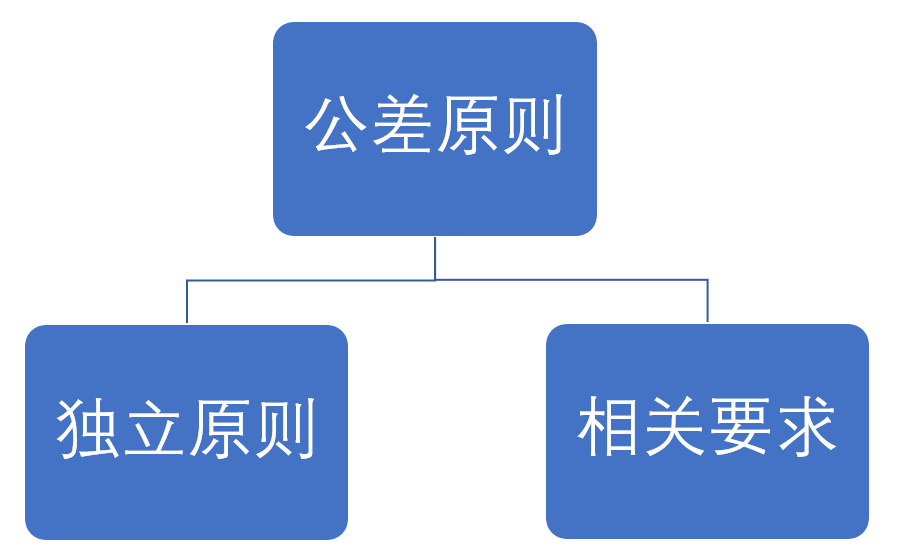

在公差的世界里面，關系的表達地更為直接，頗有“鋼鐵直男”的特點。要么尺寸公差和幾何公差毫無關系，它們相互獨立，就是所謂的獨立原則；要么尺寸公差和幾何公差具有彼此交織的關聯關系，就是所謂的相關要求，我們將公差世界里面的關系統稱為公差原則。
獨立原則
.png)
在獨立原則下，雖然尺寸公差和幾何公差沒有關系，但是在不同的應用場景下，幾何公差的標注位置可能會存在差異。比如下面兩個軸類零件的標注，直線度一個標注在軸線上，一個標注在素線上，下面我們具體來看一下不同標注的應用場景。

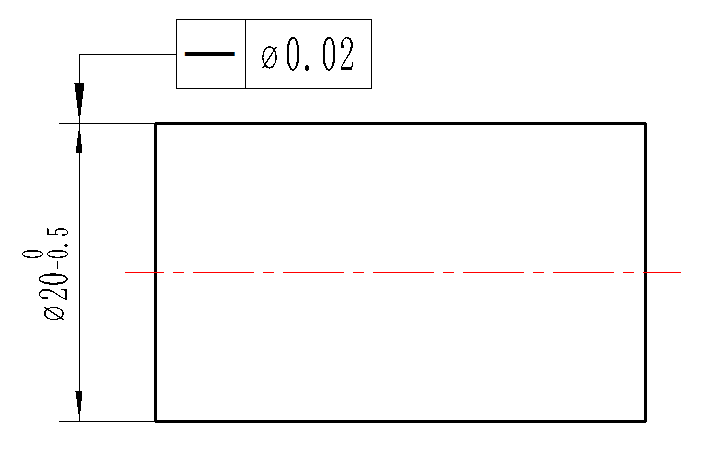

1、對于細長軸類等容易在加工中受力彎曲的零件，需要控制軸的平直度時，直線度往往標注在軸線上。如下圖所示：
.png)

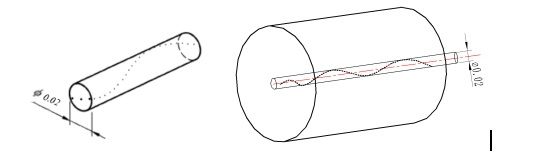

需要注意的是，幾何公差標注在圓柱類回轉零件的軸線時，需要加注“Φ”符號，表示圓柱面軸線的公差帶是一個直徑為t的圓柱，本案例中表示軸線的直線度誤差應限定在直徑為Φ0.02mm的圓柱面內。
.png)

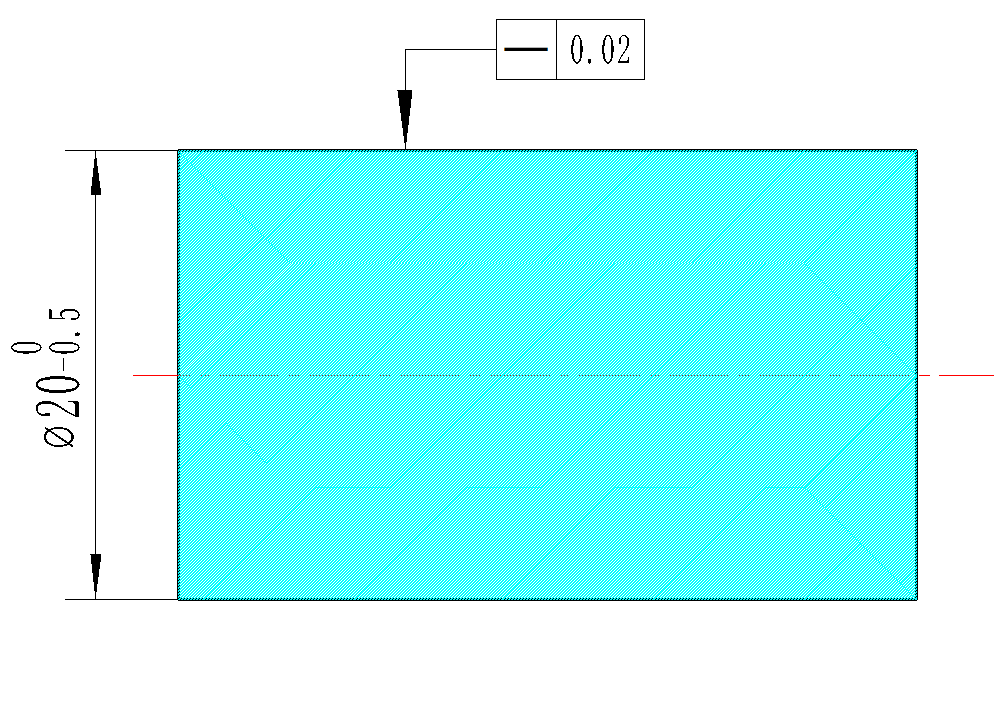

2、對于一些剛性較大的軸類零件，同時對其表面平直度質量要求較高時，直線度標注在外表面素線上。如下圖所示：
.png)

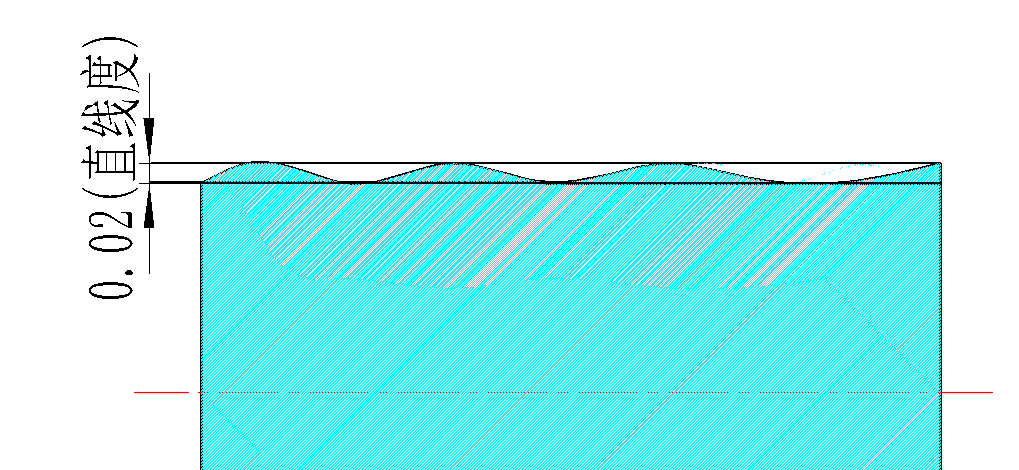

其直線度0.02控制軸的素線形狀誤差在間距等于0.02的兩平行線所限定區域。
.png)

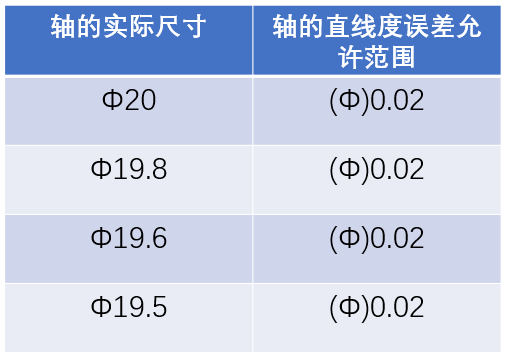

但在獨立原則下，無論直線度標注在那里，尺寸公差和幾何公差都互不影響，“鋼鐵直男”形象盡顯。如下表所示，在不同的實際尺寸時，其直線度允許范圍始終為(Φ)0.02mm。
.png)

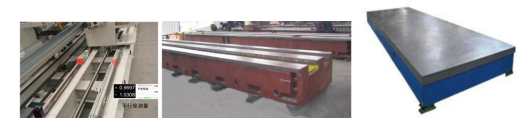

另外獨立原則常用于對零件的幾何誤差有其獨特功能及高要求場合。例如機床導軌的直線度公差、平行度公差；校驗平板的平面度公差等。
