DCC加工數據統計功能應用案例
發布時間：2019-01-25
某加工單位的零件加工能力為“正態3-西格瑪“，要求計算滑槽和滑塊加工后在如下所示的裝配情況下,滑槽和滑塊上端的間隙X。
.png)

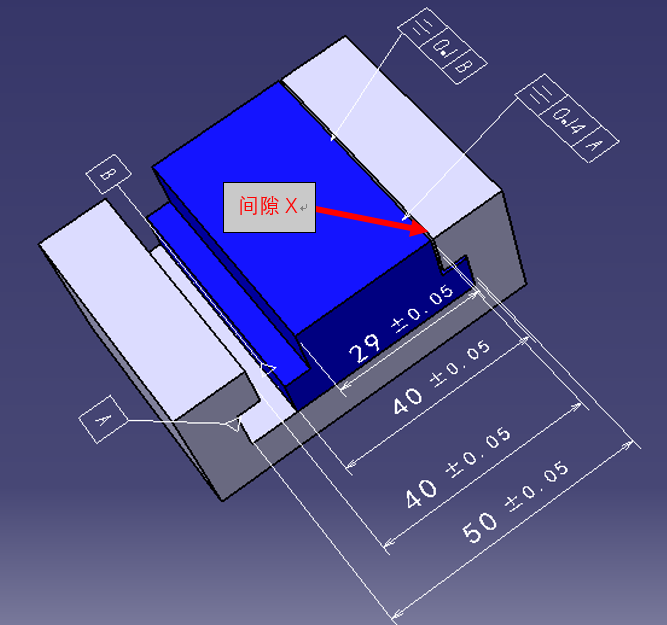

圖1 零件裝配結構及尺寸
.png)

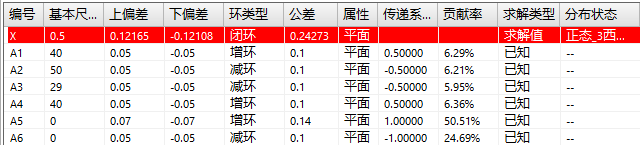

圖2裝配尺寸鏈圖

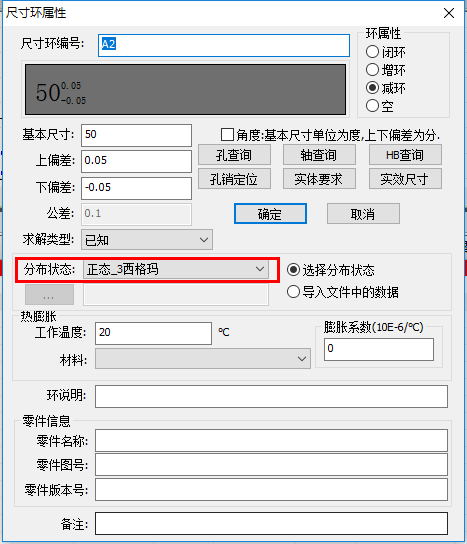

方案一: 按照工廠“正態3西格瑪“加工能力來計算間隙：
.png)
概率法計算結果X = 0.5±0.0995
.png)

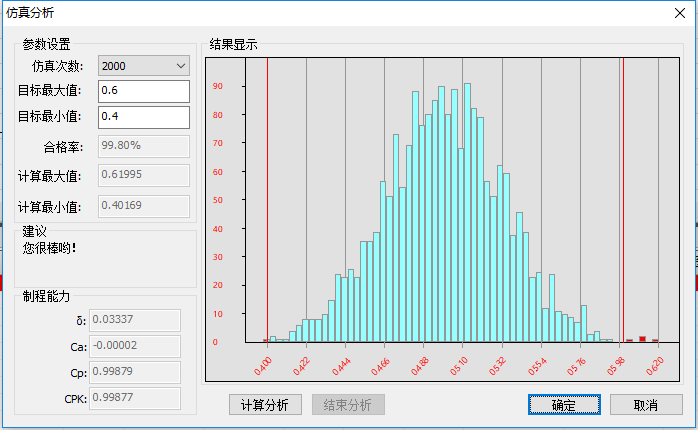

仿真法計算結果X = 0.40169 ~ 0.61995
.png)

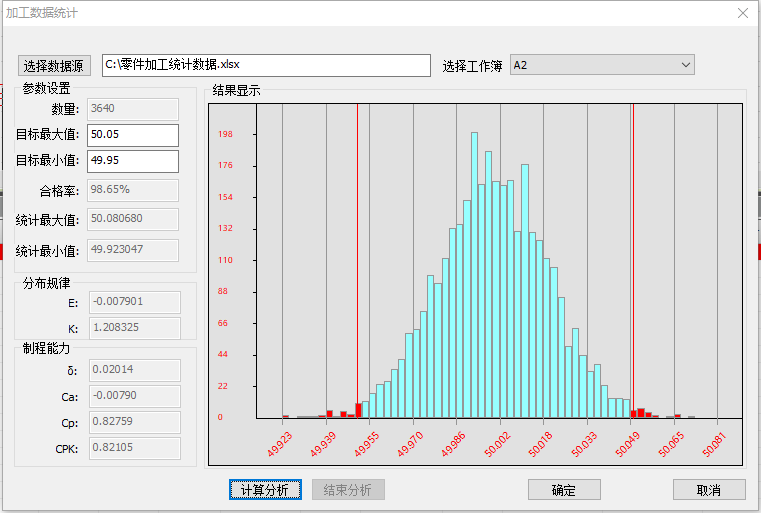

方案二：按照工廠提供的加工數據來計算間隙
.png)
概率法計算結果：X = 0.5 ＋0.12165/－0.12108
.png)

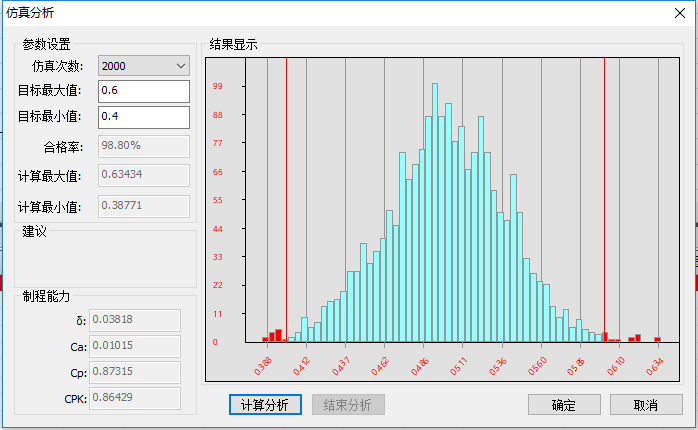

仿真法計算結果： X = 0.38771~ 0.63434
.png)
.png)

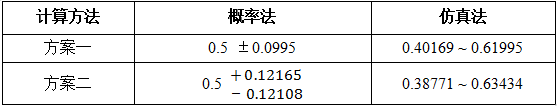

從計算結果可以發現，根據實際的統計數據所獲得的計算結果和根據國標“正態3西格瑪”獲得的計算結果有一定的偏差。根據實際統計數據所獲得的結果更接近實際的情況。
尺寸鏈計算和公差分析中，分析結果的準確性直接影響后期優化的實際效果。目前的分析計算通常是建立在經驗或者相關標準的分布狀態基礎上。但現實中實際的加工不一定是標準中的分布狀態，這會導致分析結果的偏差。DCC的加工統計數據功能可以很好的解決這個問題，提升分析結果的準確性。
同時，根據企業提供的加工數據，DCC可以分析企業實際的加工制程能力參數（e，k，σ，Ca，Cp，CPK）和尺寸分布圖。如果當前的實際加工能力和目標不符時，企業可以及時做出相關改進。
