公差分配中極值法與概率法對比
發布時間：2022-06-24
公差設計（公差分配）是機械產品設計過程中的必經環節，在GB/T5847-2004中規定了兩種公差設計的計算方法：
極值法和概率法
極值法計算公式為：
微信截圖_20221117154636_20221117.png)
式中 T0為封閉環公差；
ξi為各組成環傳遞系數。
極值法不考慮零件實際尺寸的分布狀態，直接對閉環公差進行分配計算。
概率法計算公式為：
微信截圖_20221117154746_20221117.png)
式中 k0為封閉環相對分布系數；
ki為組成環相對分布系數，表示組成環分布曲線分散性的系數。
通常封閉環趨近正態分布，概率法是以封閉環滿足正態分布為前提，選擇一定的置信水平（不同的置信水平對應不同的k0）為依據，根據各組成環尺寸的分布狀態（ ki），按統計公差公式對封閉環公差進行分配計算。
下面我們通過一個案例展示兩種計算方法的特點。

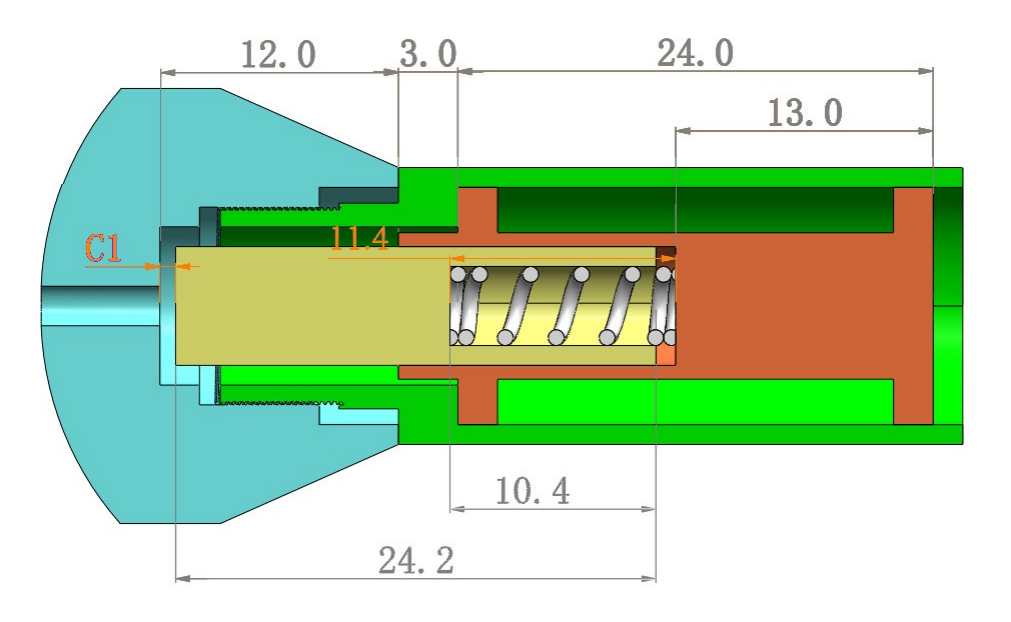

產品結構如圖1所示，裝配體左蓋內側面與軸左端面的間隙C1，要求C1=0.8±0.2mm，已知各零件基本尺寸，設計零件的尺寸公差（各尺寸的分布狀態為正態3西格瑪）。
_20221117(1).png)
圖1 | 產品結構
通過極值法和概率法進行公差分配的結果分別如下（應用誠智鵬3DCC軟件計算）：
_20221117(1).png)
圖2 | 公差分配結果對比
對比兩種計算方法的分配結果，我們可以看到，概率法設計的公差遠大于極值法設計的。
對兩種公差分配結果再次進行公差分析，來進一步驗證兩種方法設計的零件公差裝配后的能否滿足設計要求，公差分析結果如下：
_20221117(1).png)

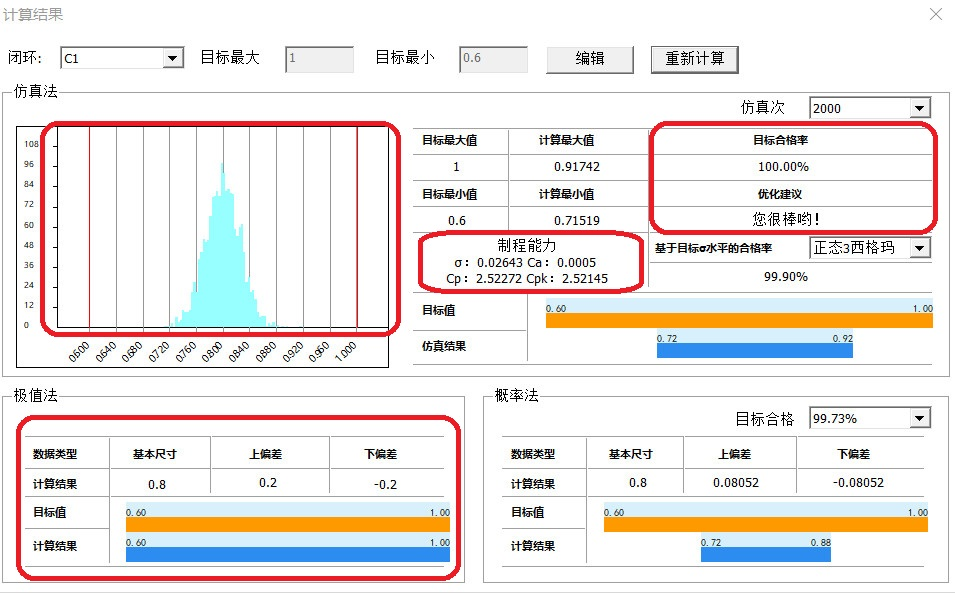

圖3 | 極值法分配結果校核計算
_20221117(1).png)

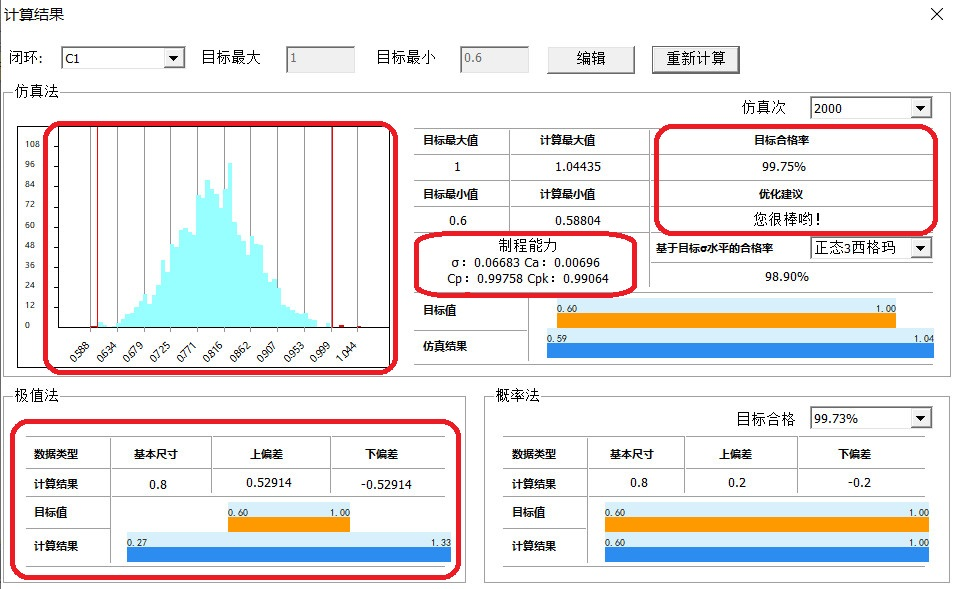

圖4 | 概率法分配結果校核計算
通過以上計算的對比，可以發現兩種計算方法存在不同的優缺點，總結如下表：
微信截圖_20221117155124_20221117.png)
