汽車零部件成功案例|某知名公司借助3DCC夯實“安全、質量、合規”三大基石
發布時間：2024-12-05

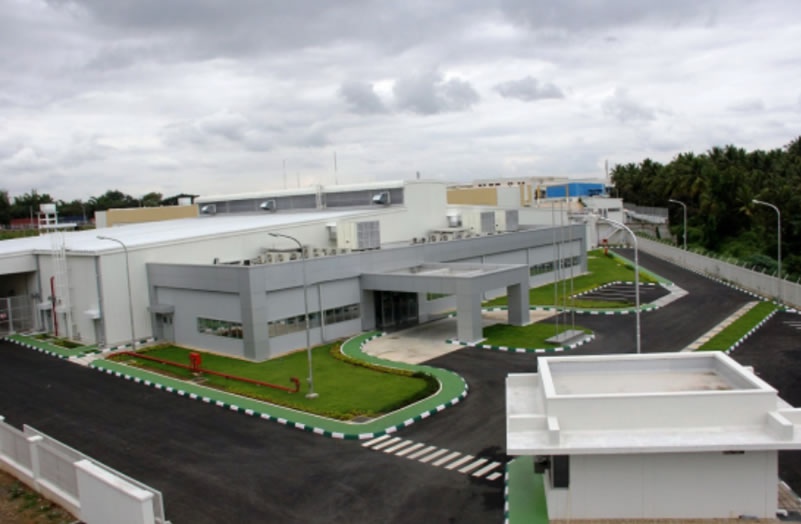

某知名汽車零部件公司（下文簡稱“M公司”）成立于2000年，現有多個生產基地，涵蓋了先進的生產技術和智能化制造設施。公司專注于汽車底盤、動力系統以及內飾配件的研發、生產與銷售，是中國西南地區領先的汽車零部件供應商之一。憑借雄厚的研發實力和完善的質量體系，M公司已與多個全球知名汽車品牌建立了長期合作關系。合作客戶包括寶馬、奔馳、大眾、福特、雪佛蘭、日產、廣汽、比亞迪、蔚來、理想等國內外一線汽車品牌。
.jpg)
M公司的公差設計挑戰
在汽車零部件設計中，尤其是像制動盤、控制臂、差速器總成等關鍵部件，公差設計要求非常嚴格，這些零部件的精度直接影響到車輛的安全性和性能。M公司的設計師需要確保設計的公差范圍既符合性能需求，又能在現有生產能力下實現，挑戰性較大。
汽車是由數千個零部件組成的復雜系統，它們之間的公差會相互疊加，形成“公差累積”。這種現象可能導致整體零部件或系統的裝配誤差，進而影響到汽車的整體性能和安全性。M公司的設計師需要對整個系統的公差堆積進行精確計算，但常遇到角度公差、幾何公差等計算難題。
一般情況下，汽車總成圖紙都由客戶制定，而M公司的零部件尺寸是按照自己規定的設計，基準不在一個維度，大大增加了尺寸鏈計算難度（需要通過零件的尺寸來計算客戶總成的尺寸合理性）。
M公司對具體場景的公差設計訴求

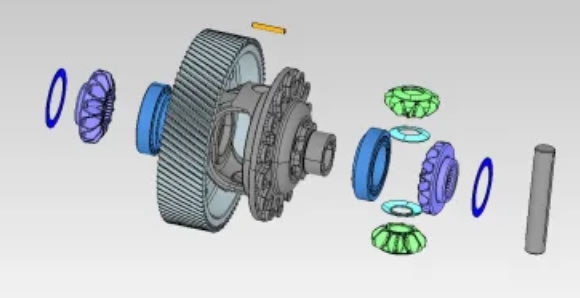

1 差速器錐齒輪側隙計算，其間隙匹配適合性決定了半軸齒輪、行星齒輪、殼體、墊片的使用壽命，同時也影響著變速器的NVH（噪聲、振動和聲振粗糙度）性能。

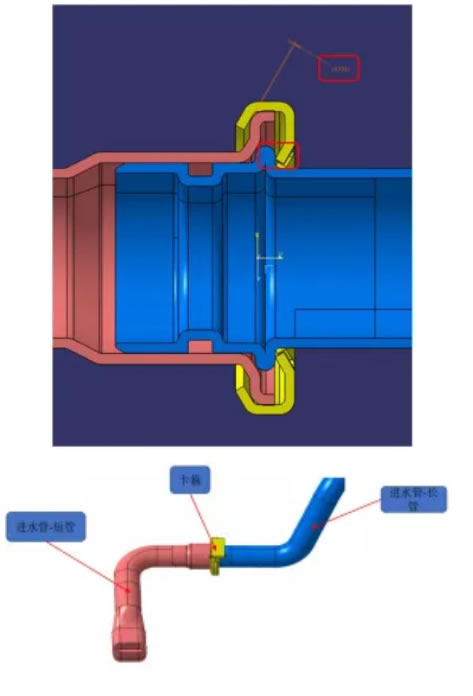

2 水箱進水管結合段的卡箍翻邊與短管之間的間隙計算，既要避免墩頭與卡箍以及短管的裝配干涉，還要精確的公差保障進水管的密閉性。

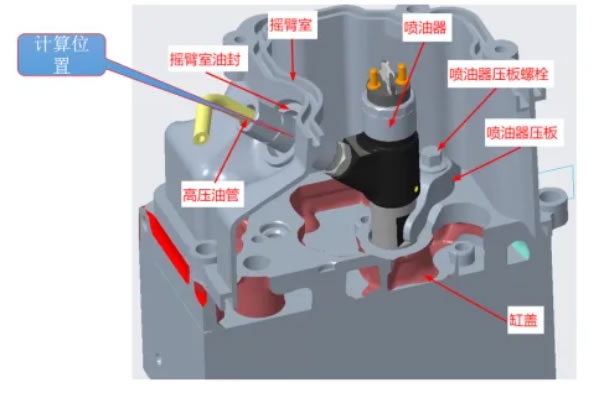

3 發動機噴油器的高壓管螺母與密封圈的中心距偏差計算，需要精準的優化方案來避免因多零件之間的裝配誤差引起的密封性問題。

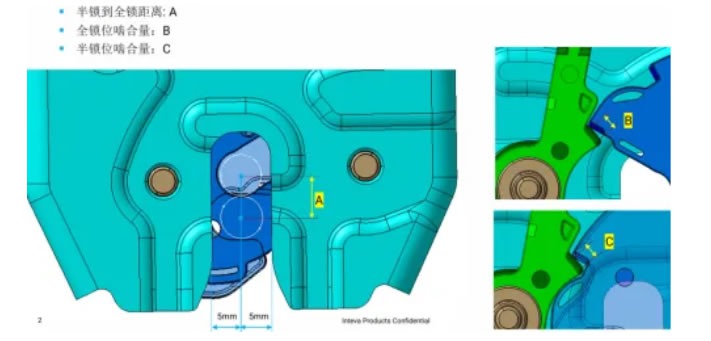

4 汽車閉合系統，對耐用性、可靠性等要求較高，需要精確分析在不同鎖止位置的時候鎖扣的嚙合量，并綜合考慮在不同鎖位時的距離誤差。
3DCC的針對性解決方案
1. 針對差速器錐齒輪側隙計算難題，3DCC軟件基于產品3D數模進行公差仿真，對差速器中錐齒輪嚙合裝配，仿真分析齒輪嚙合側隙。通過傳遞系數及貢獻率，分析影響因子，對零件公差進行優化，提高產品一次性裝配合格率。
.jpg)
2. 針對水箱進水管結合段的間隙計算，3DCC為了保證卡箍能夠正常包裹翻邊避免裝配干涉，通過構建尺寸鏈模型，分析是否存在干涉，以及通過傳遞系數以及貢獻率進行公差優化，從而解決復雜的平面尺寸鏈計算難題。
3.針對發動機噴油器的密封性問題，3DCC基于零部件的裝配工藝虛擬裝配仿真，開展空間尺寸鏈計算，分析密封位置的中心偏差。此方案有效解決了幾何尺寸鏈計算復雜問題，特別是在角度計算和形位公差在三維空間中的轉換方面，提供了精準的解決方案。
4.針對門鎖或內飾的閉合系統可用性分析，3DCC公差分析軟件通過設置綜合閉環或特定閉環計算方向，精確模擬閉合系統在不同工況下的嚙合量和距離誤差。軟件支持對多種裝配方案進行分析，利用虛擬裝配模型反映不同裝配工藝和設計容差下的嚙合狀態，從而評估系統的裝配可靠性和使用穩定性。
.jpg)
M公司的價值體現
1. 提高產品質量與安全性：
通過對以上及其他關鍵零部件的公差優化，M公司能夠精確控制裝配精度，不僅提高了產品的一次性合格率，還降低了因裝配誤差導致的故障風險，提升了汽車整體的安全性和可靠性。
2. 提升設計效率與生產可行性：
傳統的公差設計和計算方法往往需要繁瑣的手工計算和多次試驗，且難以應對復雜的幾何公差和尺寸鏈問題。而3DCC通過自動化的公差仿真與分析，大大縮短了設計周期，提高了設計師的工作效率。
3.優化裝配方案與制造工藝：
通過多種裝配方案的模擬與分析，M公司能夠識別潛在的裝配干涉和配合問題，并提前制定優化方案，以此幫助公司在實際生產之前解決潛在的裝配難題，避免了因裝配問題造成的后期返工和質量控制成本。
4. 增強客戶滿意度與市場競爭力：
M公司通過優化產品的公差設計，確保了與全球汽車品牌的配件適配性和質量穩定性，進一步鞏固了與知名車企的長期合作關系。隨著產品質量的不斷提升，M公司在全球汽車零部件市場中的競爭力得到了顯著增強，并在激烈的市場競爭中占據了有利位置。
