平面度在尺寸鏈計算中的疊加
發布時間：2020-09-30
.png)
圖1
.png)
圖2

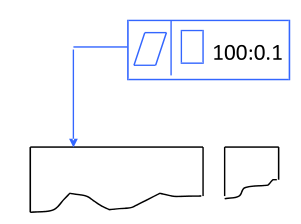

圖1表示表面必須位于距離為公差值0.1mm的兩平行平面內；圖2表示表面在任意100x100mm的范圍內必須位于距離為公差值0.1mm的兩平行平面內。
平面度在尺寸鏈中的疊加

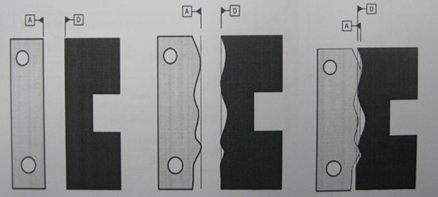

在實際的裝配中兩個接觸表面不可能是理想的平面接觸，而是像下圖所示的凹凸面有一定的交叉。這就需要我們在尺寸鏈計算中對平面度進行累積處理。
.png)

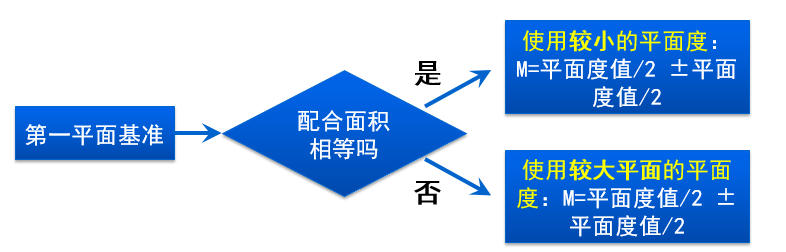

平面度在尺寸鏈疊加中的處理原則如下：
.png)
圖3 平面度處理原則

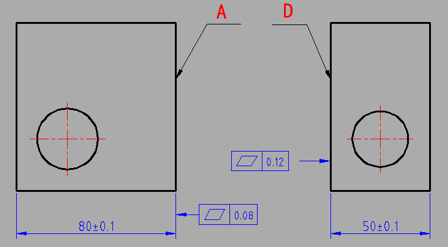

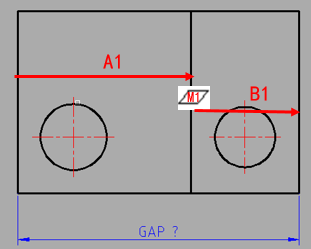

在DCC尺寸鏈計算中通常作為一個反向的形位公差鏈環來表示這種凹凸面配合引起的公差變動。如下面的示例：求兩零件表面A和D配合后組件的外表面總長度？
.png)
.png)

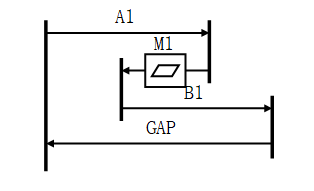

尺寸鏈圖如下：
.png)
極值法計算結果：
.png)
概率法計算結果：
.png)

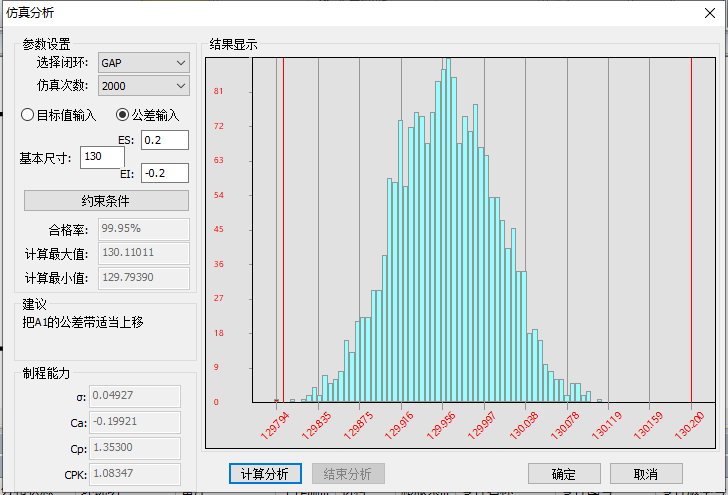

仿真法計算結果：
經驗分享：對于與性能質量關系不大的表面貼合通常平面度的影響可以忽略不記，不做計算。但是在精密配合且對最終的質量性能指標影響較大時，如光學儀器，醫療器械，芯片級產品做尺寸鏈計算必須考慮平面度的綜合影響。
