尺寸鏈入門篇-尺寸鏈的定義及分類
發布時間：2021-04-16
在機械制造領域，尺寸鏈計算及公差分析是產品設計中不可或缺的重要環節，是質量控制的重要監測方法。為了滿足產品的質量性能和精度要求，需要進行必要且可靠的尺寸鏈計算及公差分析，以協調相關尺寸之間的關系，即經濟合理地設計零件的尺寸及公差。
尺寸鏈的定義、組成
在零件的加工或產品的裝配過程中決定各個幾何要素間相互位置的尺寸通常都是彼此相聯系的點、線、面，并按一定順序排列形成一個封閉的尺寸系統。這個尺寸系統就稱為尺寸鏈。
尺寸鏈的組成單元——環，構成尺寸鏈的每一個尺寸都稱為“環”，一條尺寸鏈中必包含兩種環。

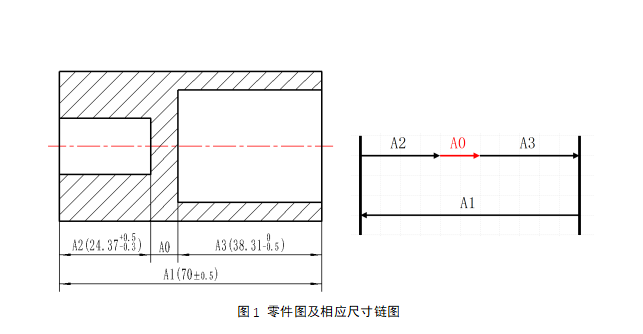

封閉環：尺寸鏈中最終被間接保證的那個尺寸稱為封閉環，它是在加工或裝配之后形成的（圖1的A0）。
組成環：尺寸鏈中對封閉環有影響的全部環，這些環中任一環的變動必然引起封閉環的變動。除封閉以外尺寸鏈中其它所有的環皆稱為組成環。組成環可分為增環和減環（圖1的A1、A2、A3）。
增環：由于該環的變動引起封閉環同向變動，該環增大時封閉環也增大，該環減小時封閉環也減小(圖1的A1)。
減環：由于該環的變動引起封閉環反向變動，該環增大時封閉環減小，該環減小時封閉環增大(圖1的A2、A3)。
.jpg)
尺寸鏈方程：是確定尺寸鏈中間接保證的尺寸（因變量）和直接獲得的尺寸（自變量）的函數關系式，其一般形式為：
.png)
尺寸鏈主要特征
封閉性：尺寸鏈必須是一組相關尺寸按順序首尾相接而形成的封閉輪廓，其中應包含一個間接保證的尺寸和若干個與之有關的直接獲得的尺寸。
關聯性：尺寸鏈內間接保證的尺寸的大小和變化范圍(即精度)，是受該鏈內直接獲得的尺寸大小和變化范圍所制約的，彼此間具有特定的函數關系。
尺寸鏈的幾種分類
應用范圍分類：
裝配尺寸鏈：全部組成環為不同零件設計尺寸所形成的尺寸鏈；
零件尺寸鏈：全部組成環為同一零件設計尺寸所形成的尺寸鏈；
工藝尺寸鏈：全部組成環為同一零件工藝尺寸所形成的尺寸鏈。
空間位置分類：
線性尺寸鏈：全部組成環平行于封閉環的尺寸鏈；
平面尺寸鏈：全部組成環位于一個或幾個平行平面內，但某些組成環不平行于封閉環的尺寸鏈；
空間尺寸鏈：組成環位于幾個不平行平面內的尺寸鏈。
尺寸鏈計算是產品精度設計的重要手段，是解決實際公差問題必須具備的技能。熟練掌握尺寸鏈計算原理，有助于深刻理解產品及零件尺寸的內在聯系和精度含義，準確且全面的尺寸鏈計算對于保證產品質量、提高經濟效益、降低生產成本有著重要價值。
