如何合理選擇尺寸鏈計算方法
發布時間：2020-08-21
尺寸鏈的分析和計算通常有三種方法：完全互換法（極值法）、大數互換法（概率法）和仿真法。通過這三種計算主要用來驗算現有尺寸公差是否滿足產品的技術性能要求，分配零件公差和預估產品的一次裝配合格率等。
往往一個合理的公差需要大量反復的計算和驗證才能獲得，通過軟件的使用可以大幅節省工程師手工計算時間，確保準確性。但在實際工作中應該選用哪個計算方法進行分析？極值法、概率法、仿真法之間的區別和聯系是什么？對很多工程師來說不是特別清晰。下面我們通過一個案例來分析極值法、概率法、仿真法對封閉環的影響情況，幫助工程師更合理的選用合適的計算方法。
公差分析
極值法和概率法計算案例：

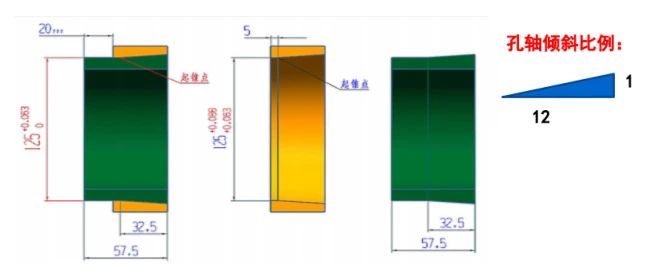

問題：當圓錐軸裝入軸套時，突出距離是多少？

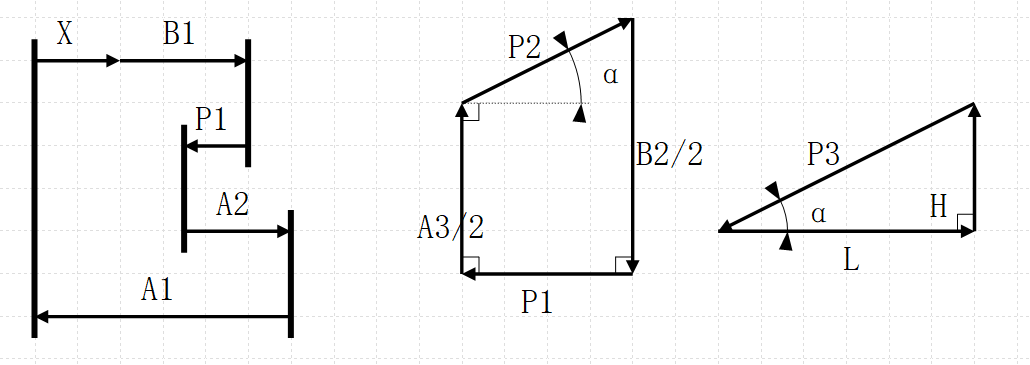

尺寸鏈圖如下：
.png)

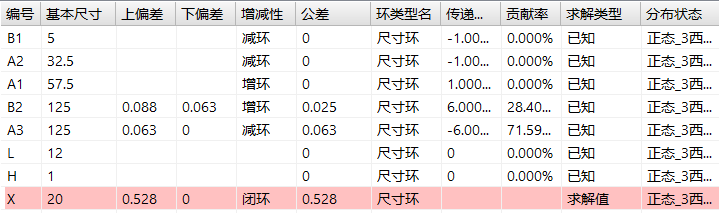

極值法計算結果：
.png)

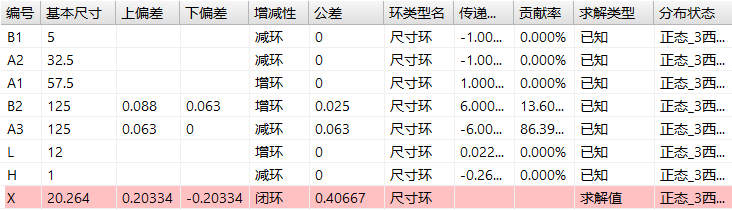

概率法計算結果：
.png)

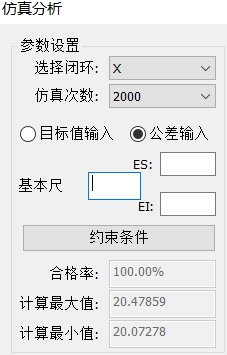

仿真法計算結果：
X為封閉環值，對比三種方法公差分析計算結果發現，極值法>概率法和仿真法，概率法結果和仿真法結果接近。這是由于極值法是尺寸處于極限狀態下的誤差范圍，極值法結果滿足裝配質量要求，意味著產品零件公差100%可以互換。概率法和仿真法都是基于概率統計理論，概率法基于一定的置信系數和分布情況（e,k值）求得，存在一定不合格率的風險。仿真法則是基于蒙特卡洛抽樣統計算法，隨機抽取樣本并進行統計得到的結果，也會存在不合格的風險。
公差分配：

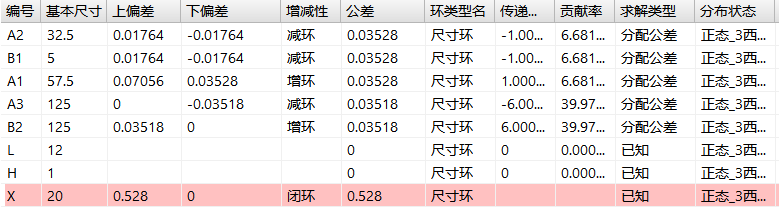

極值法的分配結果：
.png)

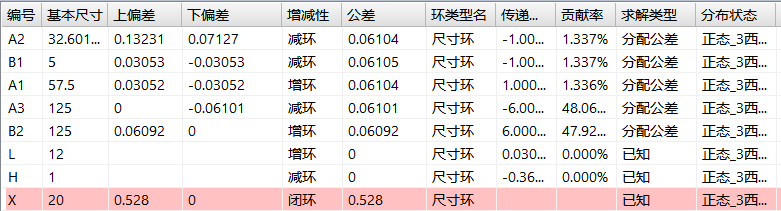

概率法的分配結果：

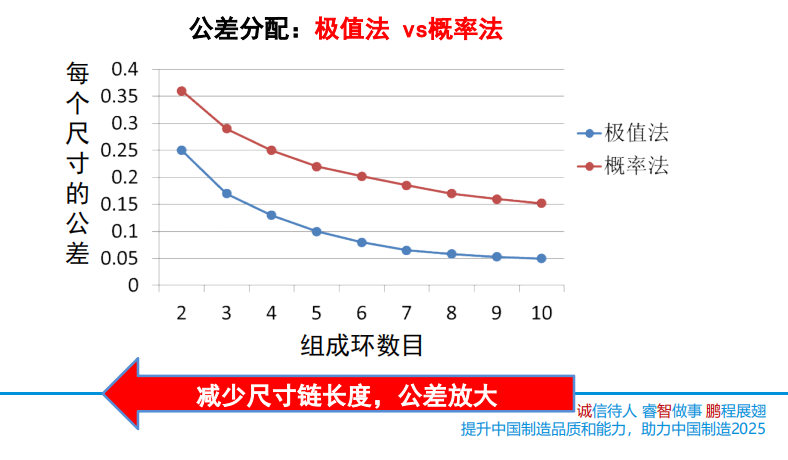

公差分配計算結果極值法分配出來的公差小于概率法分配的公差。這是由于概率法是概率統計的方式，以犧牲一部分合格率為前提實現大數互換，從而各組成環的公差可以放大。下面通過一組對比數據分析不同環數量情況下，極值法和概率法公差分配的結果。
假設：某產品的裝配間隙要求為0.5mm，在等公差法下采用極值法和概率法進行分配，對零件尺寸公差大小對比：

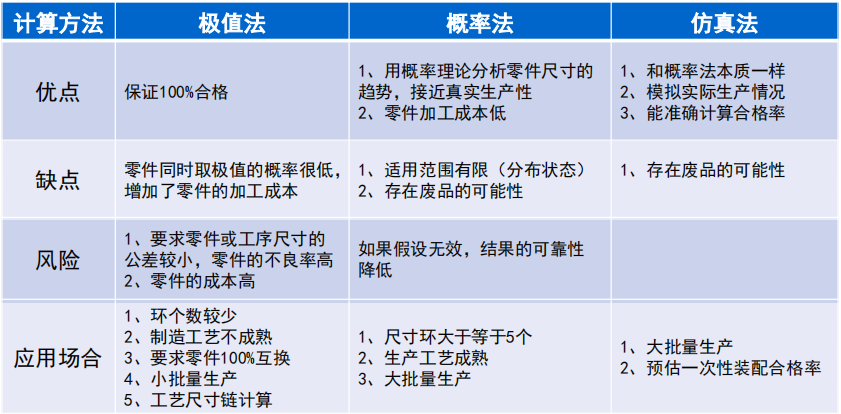

三種計算方法的對比：
在實際生產中企業需要結合自身的制造能力和實際需求，選擇合適的計算方法進行計算，才能在保證質量的前提下以最低的成本進行制造，實現質量和成本的經濟性最佳。
