尺寸鏈技術科普之尺寸鏈定義和分類
發布時間：2020-08-28
.png)
近年來，隨著機械制造企業從“中國制造”走向“中國創造”，越來越多的企業意識到精度設計的重要性，而尺寸鏈計算及公差分析是精度設計的重要組成部門。為此，我們將陸續介紹尺寸鏈技術的相關知識，幫助工程師掌握尺寸鏈計算的基礎知識，為進一步深入學習打下基礎。今天介紹的是尺寸鏈的定義和分類。
尺寸鏈是機器裝配或零件加工過程中，由相互連接的尺寸形成的封閉尺寸組。尺寸鏈按照不同的標準可以分為不同的種類。
按照組成環的性質可分為線性尺寸鏈、角度尺寸鏈，平面尺寸鏈，空間尺寸鏈。
1. 線性尺寸鏈就是各個組成環均為直線尺寸，尺寸與尺寸之間相互聯接，幾部分尺寸又分為若干個相互平行的尺寸組合。
2. 角度尺寸鏈的組成環由各個不同的角度所組成，其中包括誤差形成的角度。

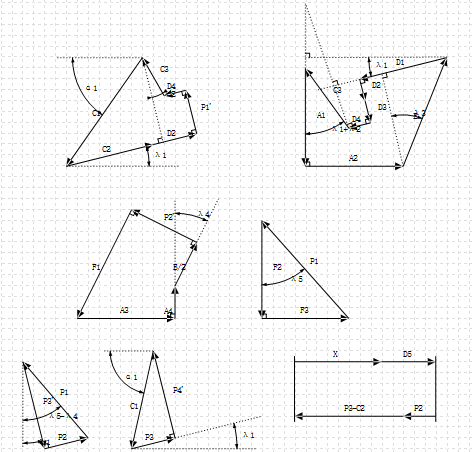

3. 平面尺寸鏈中所有組成環與封閉環都處在同一個平面內，或者幾個相互平行的平面內的角度尺寸組合叫做平面尺寸鏈，平面尺寸鏈內既有線性尺寸，同時又有相互形成的角度，這就使尺寸鏈中某些尺寸互不平行。
4. 當各組成環和封閉環處在不平行的各個平面內的尺寸鏈，空間尺寸鏈在空間坐標系中各部分構件形成一定的角度和距離，組合成復雜的尺寸鏈。
按照尺寸鏈在生產中的應用分為結構尺寸鏈、裝配尺寸鏈、零件尺寸鏈、工序尺寸鏈。
1. 在結構設計時，由結構中部件或零件的尺寸組成的尺寸鏈叫做結構尺寸鏈。結構尺寸鏈主要是用來分析結構技術要求的保證問題。一般情況下，根據有標準具體確定結構技術要求的數值，然后再由此確定各組成零件的公差和技術要求。
2. 在裝配機器的過程中，結合各種不同裝配方法，應用尺寸鏈來分析機器的裝配精度并采取有效措施，使機器能經濟合理地達到技術要求，這種裝配過程中應用的尺寸鏈叫裝配尺寸鏈。
3. 在機器的零件圖上，各個有關尺寸所組成的尺寸鏈叫零件尺寸鏈。
4. 在零件加工過程中，各個工序的工序尺寸之間形成的尺寸鏈關系叫做尺寸鏈。由于每道工序的加工都有工序誤差產生，這些工序加工誤差的累計將會影響零件原設計尺寸公差的保證，因此要應用工序尺寸鏈來進行分析，來合理確定工序尺寸的公差。
按照工藝過程分為裝配尺寸鏈、工序尺寸鏈、工藝尺寸換算尺寸鏈、機床調整尺寸鏈。
1. 裝配尺寸鏈。
2. 工藝尺寸鏈。
3. 工藝尺寸換算尺寸鏈。
4. 機床調整尺寸
按照尺寸鏈的形式分為串聯尺寸鏈、并聯尺寸鏈、混聯尺寸鏈。
1. 各組尺寸鏈之間以一定的基準線相互串聯結合成為相互有關的尺寸鏈組合。
2. 在各組尺寸鏈之間，以一定的公共環相互并聯結合成的復合組成環叫做并聯尺寸鏈。
3. 由并聯尺寸鏈和串聯尺寸鏈混合組成的復合尺寸鏈叫做混聯尺寸鏈。
