概率法計算方法
發布時間：2020-09-18
在成批生產實踐中，零件實際尺寸會呈現一定的分布狀態。大多數情況下是呈現正態分布。換句話說，如果加工中工藝調整中心接近公差帶中心時，大多數零件的尺寸分布于公差帶中心附近，越靠近極限尺寸的零件數目越少。因此，可利用這一個規律，基于一定的合格率置信系數，即使組成環設計公差放大的情況下，依然可以滿足裝配要求。這樣不但使零件易于加工，同時又能滿足封閉環的技術要求，從而獲得最大的經濟效益。

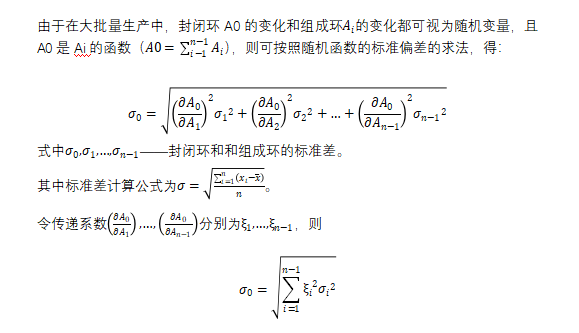

尺寸鏈中的概率法又叫做大數互換法。他的基本公式圖下：
.jpg)

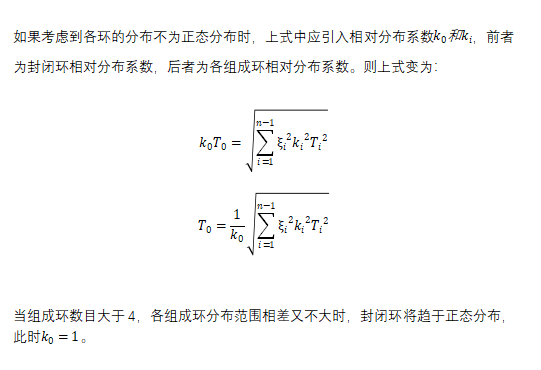

封閉環的公差
.jpg)
.jpg)
.png)

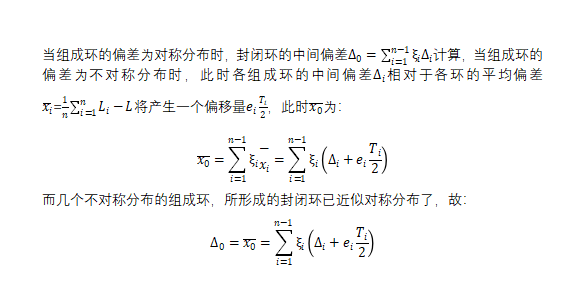

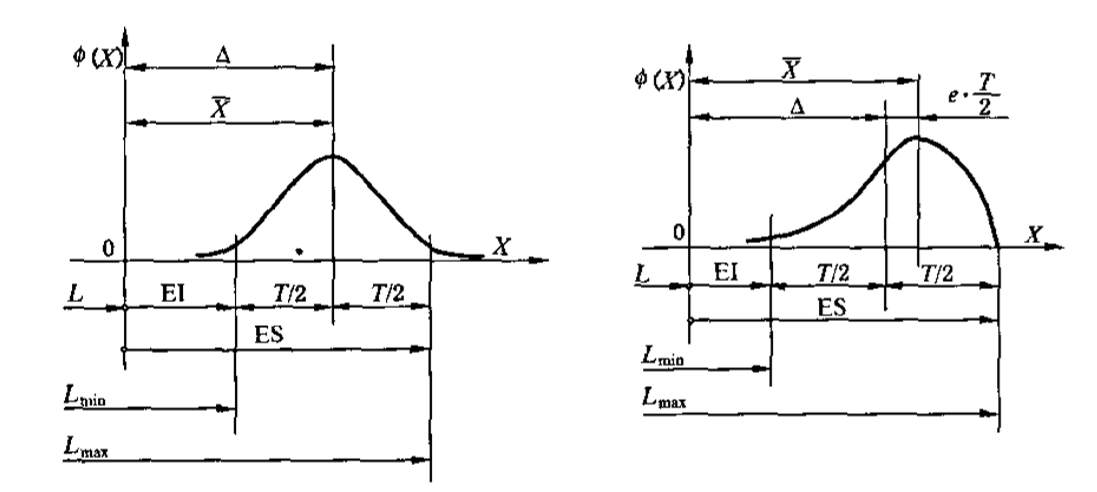

封閉環的中間偏差
.jpg)
